Túnel de Vento Subsônico - Bancada Modular de Escoamento de Ar e Acessórios

AF10

Área: Aerodinâmica

Túnel de vento de pequena escala com ventilador elétrico e controle ajustável da vazão de ar. Adicionalmente ao AF10, pode-se escolher os acessórios (AF11 a AF18) necessários para o desenvolvimento de diversos outros experimentos.

Estudos tecnológicos propostos quando utilizado com os módulos adicionais de experimentos:

Aparato da equação de Bernoulli AF11
• Confirmação da equação de Bernoulli; e,
• Como utilizar um tubo de Pitot estático;

Aparato da força de arrasto AF12
• Determinação da força de arrasto pela medição da distribuição de pressão em torno de um cilindro;
• Determinação da força de arrasto pela turbulência, usando um tubo de Pitot para inferir sobre a distribuição de velocidade e o fluxo momentâneo dentro da turbulência;
• Comparação da força de arrasto obtida pela distribuição de pressão e pela turbulência com a obtida pela balança de arrasto; e,
• Comparação dos resultados para o cilindro com os obtidos para uma placa plana e para um aerofólio, usando a balança de arrasto.

Aparato de jato turbulento circular AF13
• Queda de velocidade na linha de centro;
• Perfil de velocidade em várias distâncias ao longo do jato e desenvolvimento e dispersão do jato; e,
• Análise dos perfis de velocidade, para mostrar como aumenta o fluxo de massa dentro do jato, como diminui o fluxo de energia cinética e como se mantém constante o fluxo de momento ao longo do comprimento.

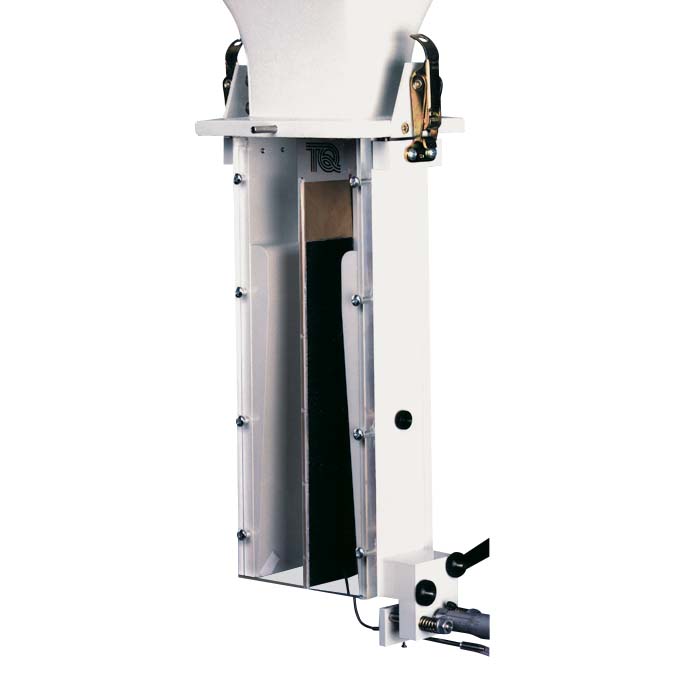

Aparato de camada limite AF14
• Medição do perfil de velocidade:
• Dentro de camadas limite no regime laminar e no turbulento;
• Dentro da camada limite sobre placas lisas e rugosas;
• Dentro da camada limite a várias distâncias da aresta de ataque da placa; e,
• Dentro da camada limite em placas sujeitas a um gradiente de pressão crescente ou decrescente na direção do escoamento (usando os dutos removíveis fornecidos).

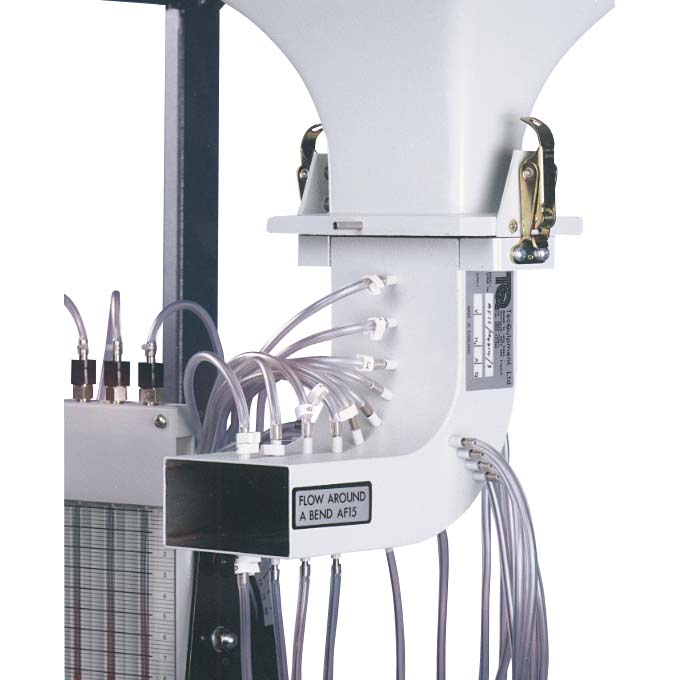

Escoamento em torno de uma curva AF15
• Distribuição de pressão ao longo das paredes curvadas interna e externa; e,
• Distribuição radial de pressão e comparação com valores previstos assumindo uma distribuição de velocidade de vértice livre.

Aparato de fixação do jato AF16
• Demonstração do efeito de Coanda; e,
• Demonstração do ‘flip-flop’ fluídico.

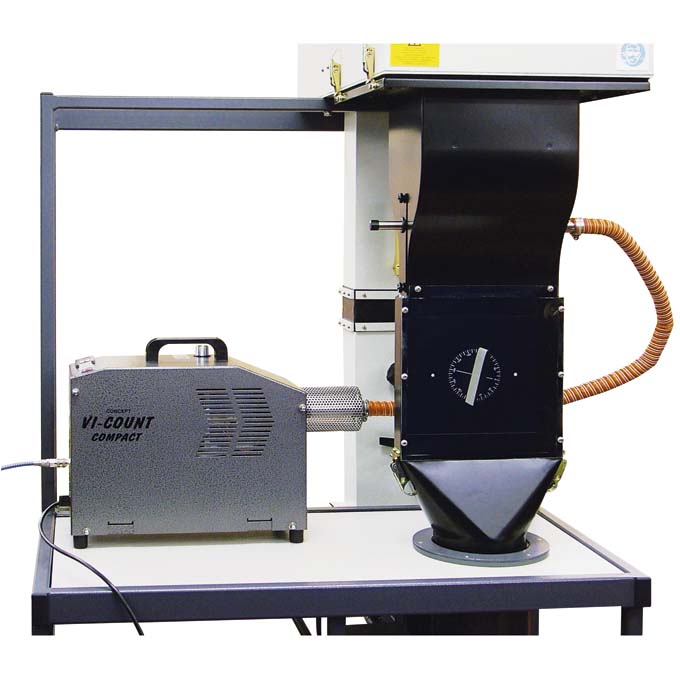

Aparato de visualização do escoamento AF17
• Escoamento em torno de um cilindro, em torno de um aerofólio e através de uma ranhura estreita (orifício);
Nota: O gerador de fumaça utiliza dióxido de carbono comprimido. Sua garrafa de gás é enviada vazia por questões de normas de transporte. Você deve encher a garrafa antes do seu uso.

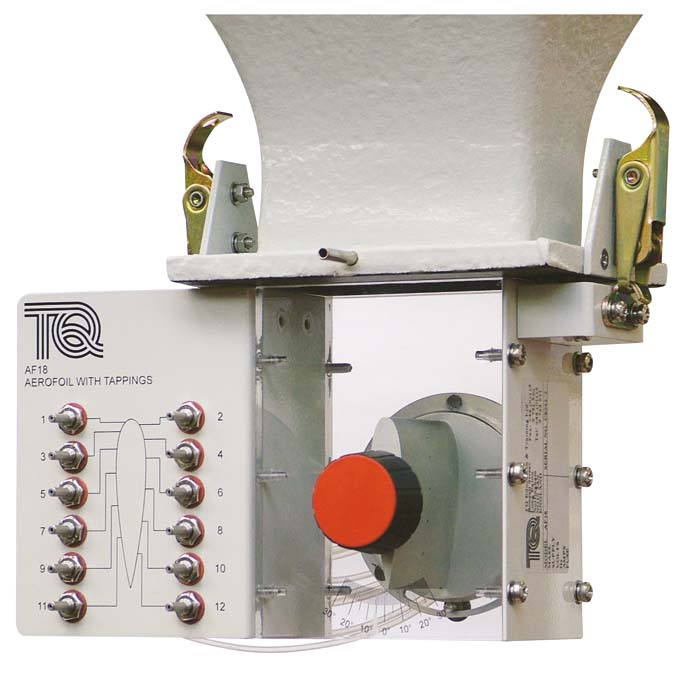

Módulo de aerofólio cônico AF18
• Distribuição de pressão em torno de um aerofólio; e,
• Características de sustentação e ângulo de estola de um aerofólio.

Especificação técnica
• Vazão de ar: 30 m/s numa seção de trabalho de 100 mm x 50 mm (9 m3/min).
