Unidade de Serviço para Trocadores de Calor

H102

Área: Termodinâmica

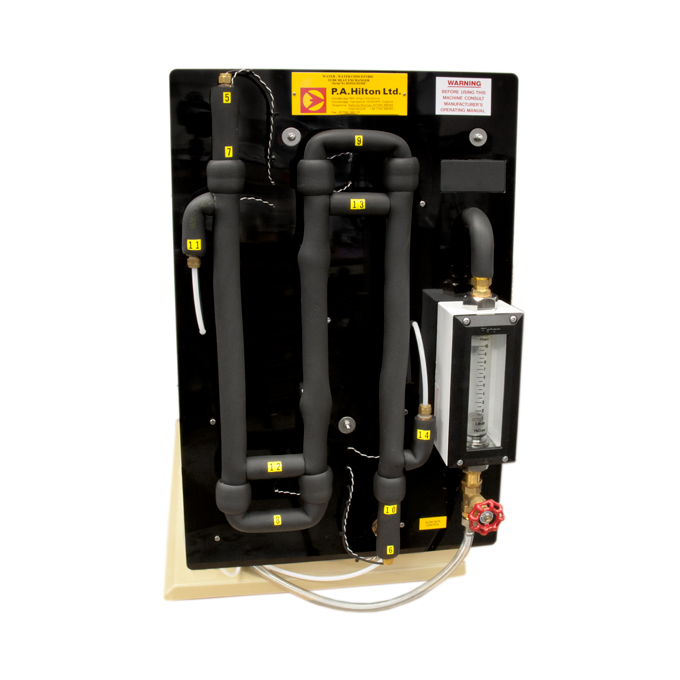

A instrumentação padrão consiste em até 12 termopares tipo T, exibidos em um painel digital metros e dois fluxômetros para fluidos quentes e frios. Estes permitem todos os cálculos relevantes de transferência de calor para ser feito. Trocadores de calor opcionais em alguns casos adicionam outras configurações de medição. Um Upgrade de Aquisição de Dados Computadorizado opcional (HC103A) está disponível para permitir parâmetros a serem gravados em um computador em tempo real. A Unidade de Serviço H102 é composta por painel plástico reforçado montado em bancada com um console elétrico integrado que opera a partir de uma fonte de alimentação monofásica convencional e água da rede.

Benefícios
• Permite que os alunos investiguem o desempenho desses trocadores de calor, bem como suas características;
• Seguro para que os estudantes possam utilizar mesmo sem supervisão;
• Responde rapidamente para controlar mudanças;
• Permite upgrade de Aquisição de Dados Computadorizado opcional (HC103A) que permite gravar dados em um computador em tempo real.
• Baixo custo de manutenção; e,
• Possibilita a utilização de qualquer um dos 10 dos trocadores de calor opcionais disponíveis.

Opcionais

H102A - Trocador de Calor Concêntrico

Benefícios
• Permite que os alunos investiguem o desempenho desses trocadores de calor, bem como suas características;
• Seguro para que os estudantes possam utilizar mesmo sem supervisão;
• Responde rapidamente para controlar mudanças;
• Permite upgrade de Aquisição de Dados Computadorizado opcional (HC103A) que permite gravar dados em um computador em tempo real.
• Baixo custo de manutenção; e,
• Possibilita a utilização de qualquer um dos 10 dos trocadores de calor opcionais disponíveis.

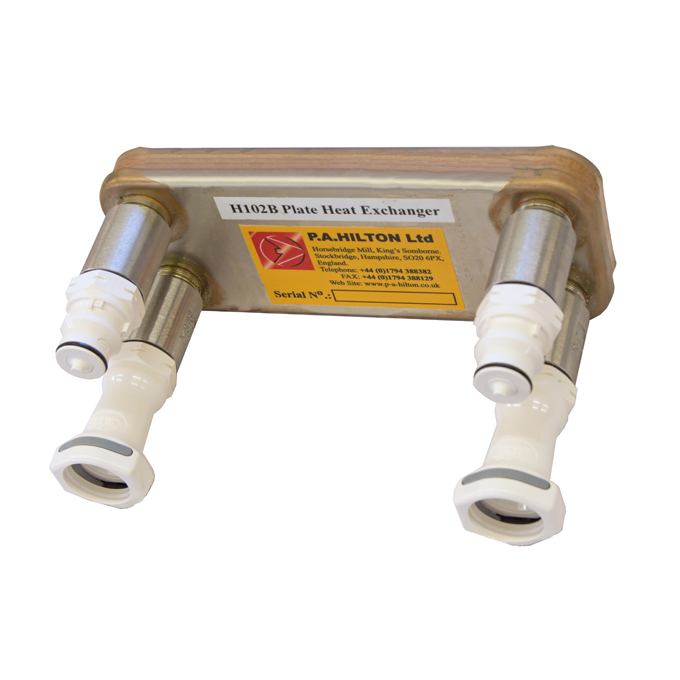

H102B - Trocador de Calor de Placas

Benefícios
• Permite que os alunos investiguem o desempenho desses trocadores de calor, bem como suas características;
• Seguro para que os estudantes possam utilizar mesmo sem supervisão;
• Responde rapidamente para controlar mudanças;
• Permite upgrade de Aquisição de Dados Computadorizado opcional (HC103A) que permite gravar dados em um computador em tempo real.
• Baixo custo de manutenção; e,
• Possibilita a utilização de qualquer um dos 10 dos trocadores de calor opcionais disponíveis.

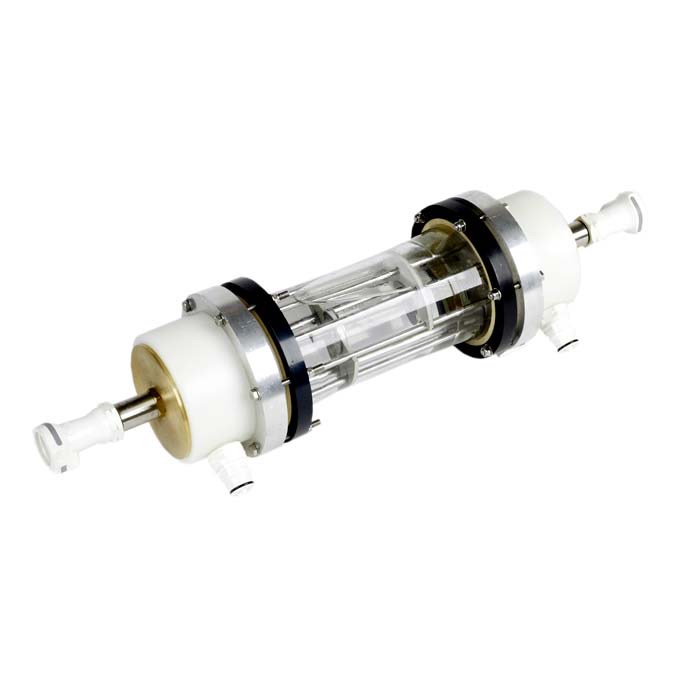

H102C - Trocador de Calor Casco e Tubo
Quatro termopares medem as temperaturas de entrada e saída de fluido quente e frio. As conexões de engate rápido e auto-vedantes possibilitam praticidade na conexão ao H102 e conversão de fluxo paralelo para contra-corrente.

H102D - Trocador de Vaso Encamisado
Recipiente transparente com revestimento externo em vidro, onde a água quente passa através dele ou de uma bobina de transferência de calor dentro do vaso para fornecer aquecimento externo ou interno.

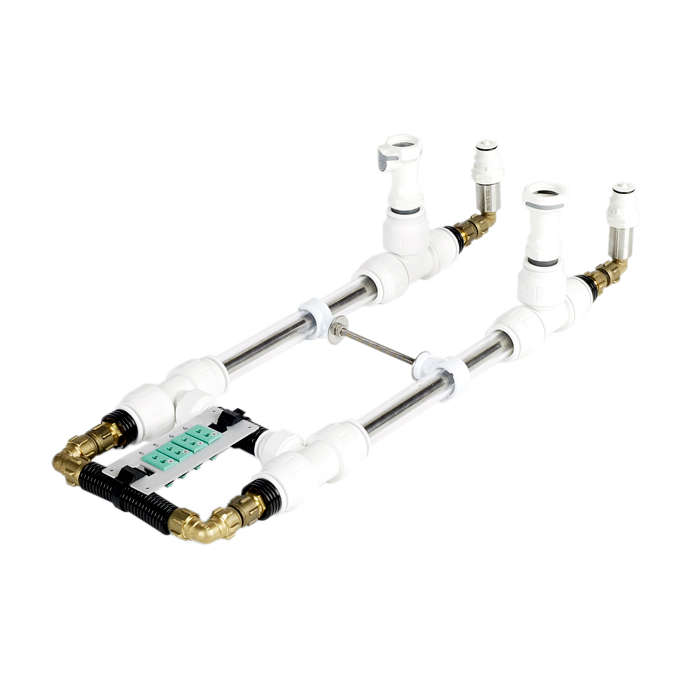

H102E - Trocador de Calor Tubo Concêntrico Estendido
Uma versão estendida do Trocador de Calor de Tubo Concêntrico (H102A) com 3 pares de pontos intermediários, fornecendo 10 termopares no total.
Em conjunto com o H102A, isso permite investigar os efeitos do aumento da área de transferência de calor e a plotagem de mais pontos no gráfico de distribuição de temperatura.

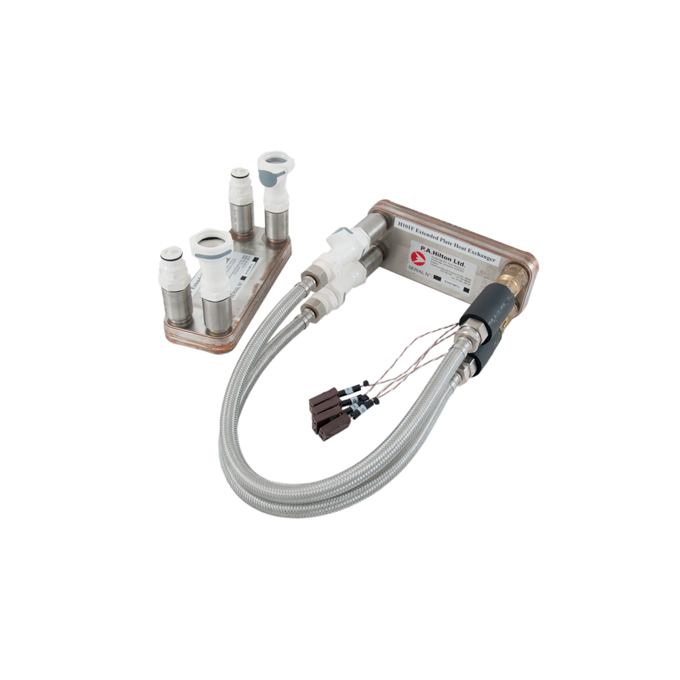

H102F - Trocador de Calor de Placa Estendida
Uma versão estendida do trocador de calor de placas (H102B) com um total de 6 termopares.
Em conjunto com o H102B, permite investigar os efeitos do aumento da área de transferência de calor.

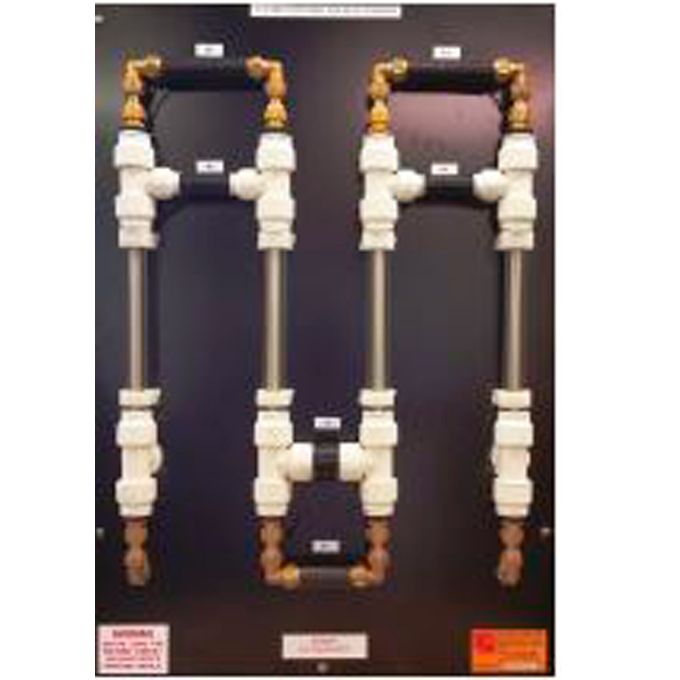

H102G - Trocador de Calor de Fluxo Turbulento
Trocador de calor de tubo concêntrico altamente avançado com água quente fluindo através do tubo central enquanto a água de resfriamento flui através do espaço anular.

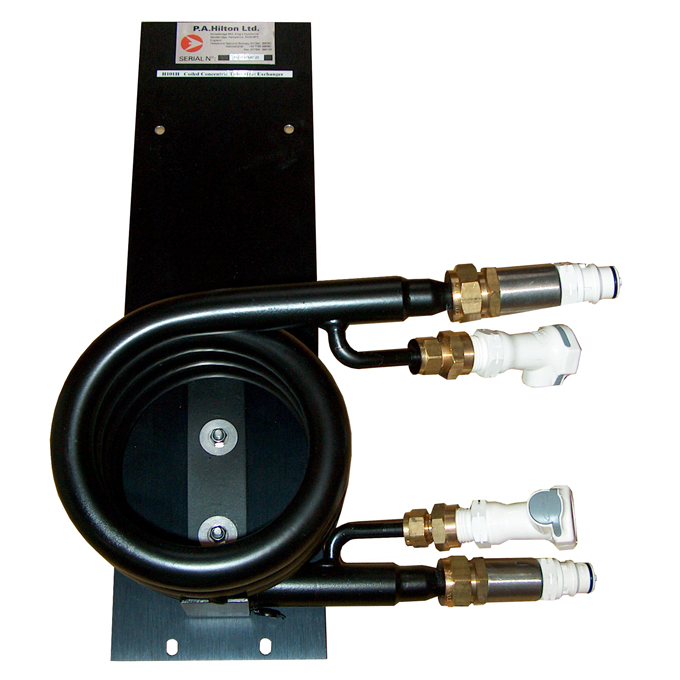

H102H - Trocador de Calor Tubo Concêntrico Enrolado
Trocador de calor de tubo concêntrico industrial enrolado com tubos de aumento de turbulência.
