Sistema de Treinamento em Trocador de Calor da Água para Ar

TD1007

Área: Termodinâmica

Sistema focado nas aplicações com aquecimento de ar e resfriamento de água. Para ser instalado em uma bancada, inclui um fornecimento de água quente, um duto de ar de resfriamento e todos os instrumentos necessários para os ensaios sobre trocadores de calor de fluxo cruzado. A troca de calor do conjunto produz bons resultados sem muitas alterações na temperatura de uma sala de aula ou laboratórios de dimensões razoáveis.

Opcionais:

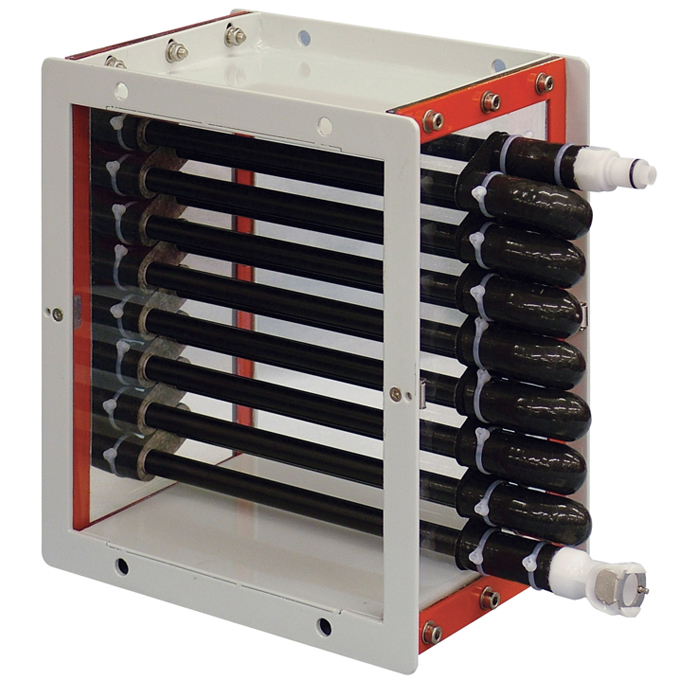

TD1007A - Trocador de Calor com 16 Tubos (metade área do trocador padrão)

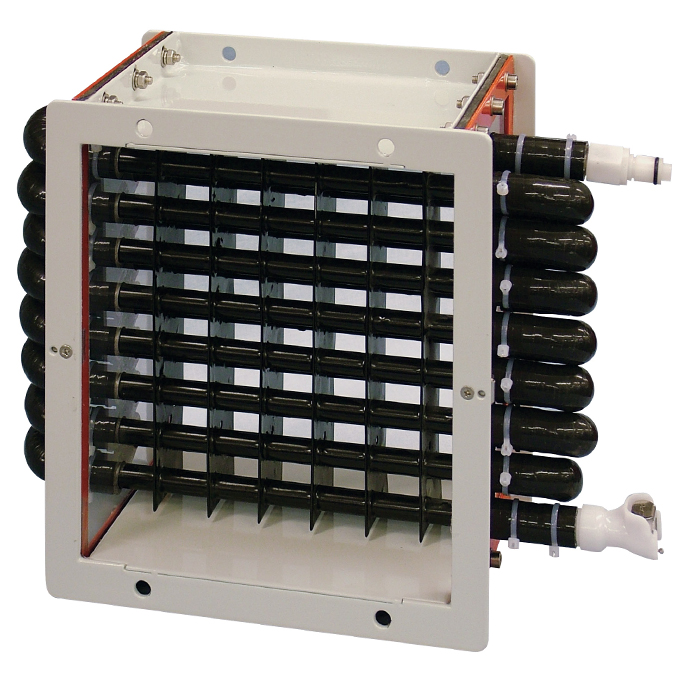

TD1007B - Trocador de Calor com 16 Tubos e Aletas (mesma área do trocador padrão)

• Unidade auto suficiente de bancada para demonstração dos trocadores de calor – projetado para o ensino;
• Inclui um trocador de calor como padrão para uma gama completa de experimentos;
• Dois trocadores de calor adicionais disponíveis para experimentos estendidos;
• Trocadores de calor com laterais transparentes e diagramas esquemáticos para auxiliar na compreensão do funcionamento e conexão;
• Simples e fácil de usar – conexões de engate rápido e auto vedantes permitem a conexão e substituição dos trocadores de calor de maneira rápida e fácil – sem necessitar de ferramentas;
• Mostradores digitais claros para todas as leituras – não necessita de um computador para funcionar e obter as leituras;
• Pode ser conectado ao Sistema de Aquisição de Dados Versátil VDAS.

Estudos tecnológicos propostos
• Transferência de calor entre fluidos através de parede sólida;
• Equilíbrio de energia e eficiência;
• Determinação do coeficiente de transferência de calor e Diferença de Temperatura Média Logarítmica (LMTD);
• Efeito da temperatura da água;
• Comparação do ponto médio real da temperatura da água com a média baseada nas temperaturas de entrada e saída; e,
• Comparação da mudança de temperatura entre os bancos de tubos de fluxo de carga e descarga.
